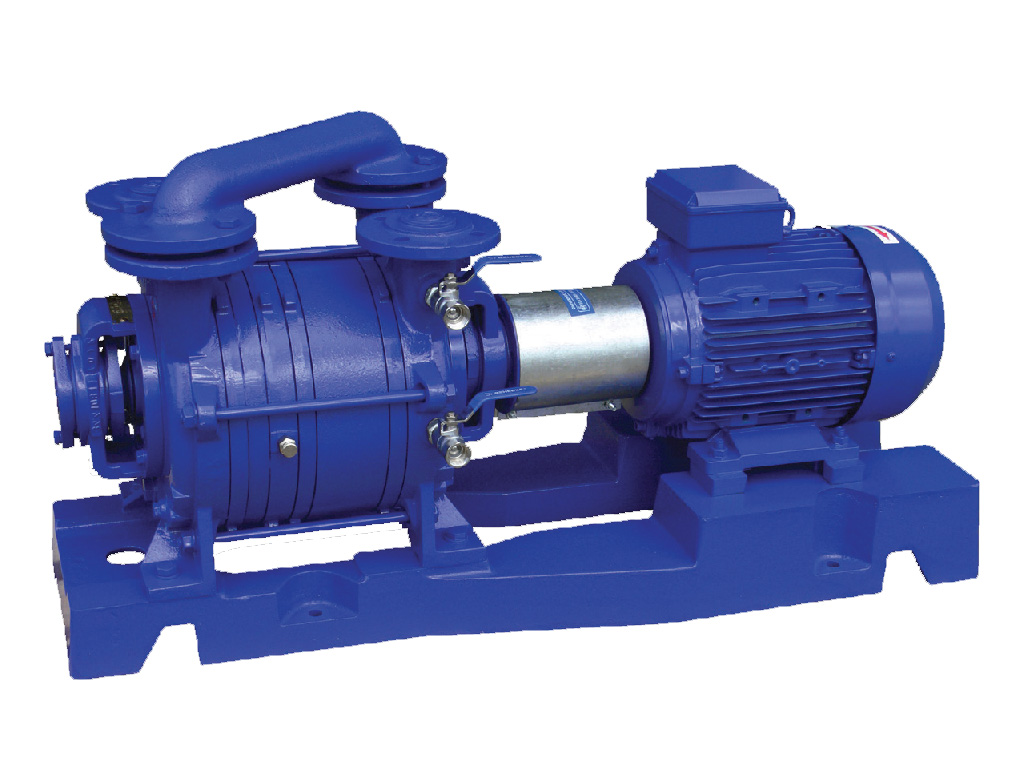

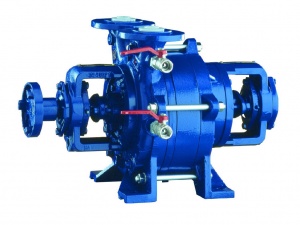

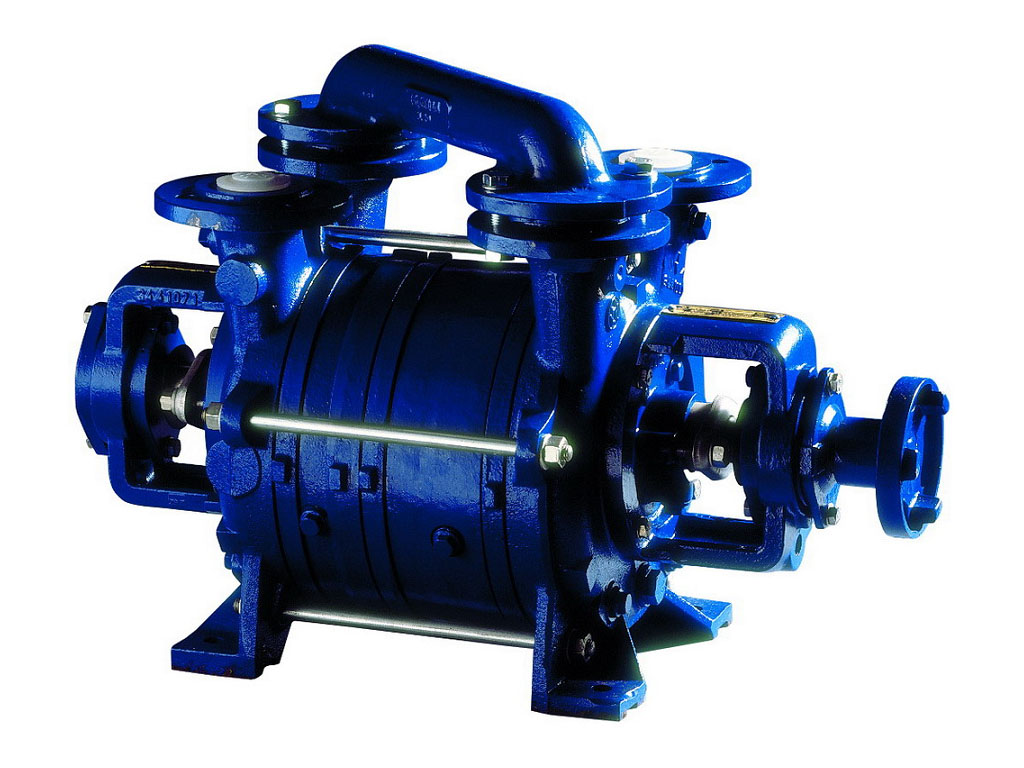

Pompy próżniowe, dmuchawy PW, DW

Pompy próżniowe i dmuchawy z wirującym pierścieniem cieczowym (zwane ogólnie sprężarkami) stosowane są w różnych procesach technologicznych gdzie jest potrzebne ssanie i tłoczenie gazów pozbawionych olejów, w szczególności w przemysłach: chemicznym, farmaceutycznym, spożywczym, papierniczym, i tekstylnym a także do zalewania pomp wirowych i lewarów.

Pompy typu PW, DW znajdują zastosowanie w przemysłach:

• chemicznym
• farmaceutycznym
• spożywczym
• papierniczym
• tekstylnym

Dozwolone jest pompowanie gazów suchych o temperaturze do 150^oC, oraz gazów nasyconych parami o temperaturze do 100^oC z cieczą w ilości do 30% zapotrzebowania cieczy roboczej do pracy z doprowadzeniem w układzie bezpośrednim - "PB". Przy pompowaniu gazów nasyconych, ilość cieczy roboczej dopływającej do sprężarki przewodem, należy zmniejszyć o ilość cieczy dopływającą z gazem, aby nie przeciążać napędu. Jeżeli temperatura tej mieszaniny na wlocie do pompy jest wyższa od znamionowej w układzie "PB" (15^oC dla wody), wydajność pompowanego gazu przez PW, należy odpowiednio korygować. Dopuszczalna temperatura cieczy roboczej na wylocie ze sprężarki do 80^oC.

Możliwe jest stosowanie różnego rodzaju cieczy roboczej, zależnie od wymagań procesu technologicznego, pod warunkami:

• gęstości od 800 do 1200kg/m³
• lepkości do 60mm²/s w 20^oC
• agresywność korozyjna cieczy roboczej będzie się mieściła w zakresie odporności materiałów konstrukcyjnych części układu hydraulicznego sprężarki

Przy zastosowaniu cieczy roboczej w obiegu o gęstości i lepkości odbiegającej od parametrów wody, wymaga się korekty mocy na wale sprężarki. Moc napędu wymaga uzgodnienia z producentem. Dopuszcza się pompowanie gazu zanieczyszczonego cząstkami nieścieralnymi o wielkości do 0,2mm w ilościach śladowych. Pożądane jest stosowanie filtrów na przewodzie ssawnym, aby zabezpieczyć sprężarkę przed zniszczeniem. Sprężarki mogą być napędzane silnikami elektrycznymi zasilanymi prądem o częstotliwości 50 i 60Hz. Dopuszcza się stosowanie innego sposobu przeniesienia napędu, pod warunkiem przenoszenia przez wał tylko momentu skręcającego.

Dane techniczne

pliki do pobrania:

katalog PW DW
